다세대 ∙ 다가구, 학교, 공원, 아파트, 골목길, 재개발 ∙ 재건축지역, 유흥가 등
긴급 상황 발생 시,
CCTV 통합관제센터를 통하여
신속하고
체계적인 대응으로 안전도시 구축
여성 및 밤에 귀가하는
학생, 주민들을
대상으로
IP-비상벨 시스템 도입
안전한 마을에서
안심할 수 있는
지역공동체 구축
실시간으로 위험 상황을
인지하여 위급상황에
쉽게 대처
할 수 있는 범죄 예방 장치 필요
긴급상황에 처한 주민들에게
적극적이고 신속한
조치를 취하여
안전하게 보호할 수 있는 시스템 필요
상황 발생시 즉각적인 위치
(해당 위치 주소 및 상세위치) 확인 기능
양방향 음성통화 기능 탑재
위급상황을 인지하고 버튼을 눌러
도움을 요청 →
관할 CCTV통합관제센터로 연결
사용목적 별
다수의 방송그룹 설정 기능
각 비상벨의 네트워크상태 및
모니터링 기능 제공
CCTV통합관제센터 1차 발신 기능 및
자동으로 2차, 3차 단계별 발신 기능 가능
방범 CCTV 연동으로
추후 범죄 예방 및 투망감시 가능
“ 도시관리를 위해 운영 중인 각종 정보시스템 · 센터를 통합 연계하여 운영할 수 있도록 지원 ”
① 비상통화, 음악방송, 재난방송 지원
② 영상비상벨 사용 시, 별도 팝업 프로그램 지원
③ 다양한 VMS(이노뎁, 리얼테크, 마일스톤, 쿠도 등) 연동
④ 단말 상태 모니터링 및 비상버튼 단선 체크 기능
⑤ 음악방송 중 , 비상벨 이벤트 처리 후 음악방송 자동 재개 기능
⑥ NO Ghost Call 지원
⑦ NOR 접점신호 방향(양방향, Outgoing, Ingoing) 설정 기능 및 동작 시간 설정 지원
⑧ 센서 플레이(Play)톤 설정 기능
⑨ 센서에 자동 메시지 서버기능 지원
⑩ 마이크 감도, 볼륨 그리고 스피커 GAIN의 제어 및 ON/OFF 기능을 웹페이지를 통해 지원
⑪ 1년 365일 일출, 일몰 시간 연동
⑫ 12V 스케줄, 일몰/일출 가능

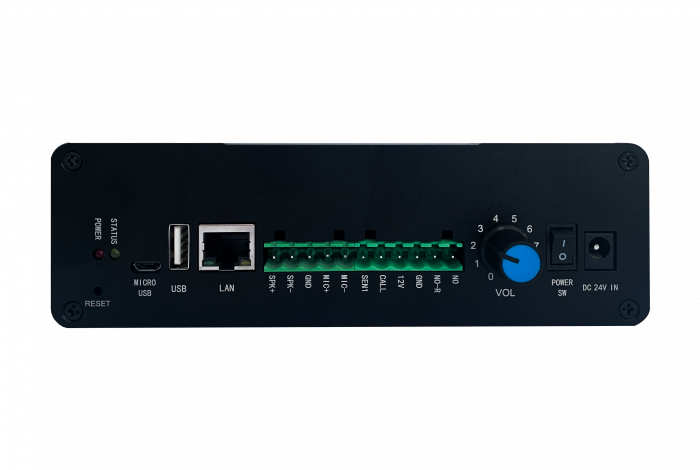

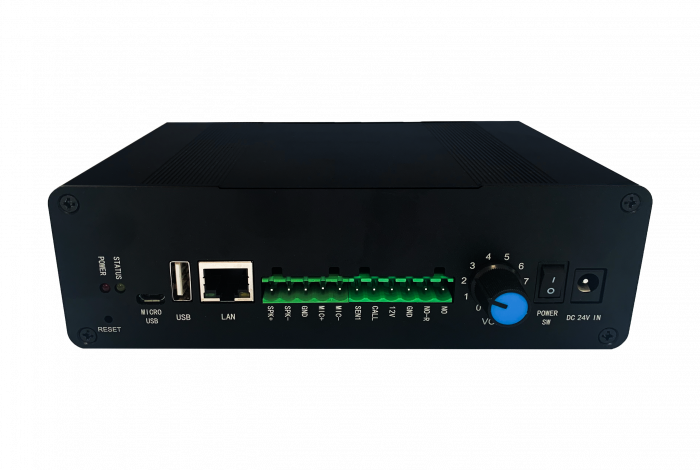

| 운영체제 | LINUX Debian 10 |
|---|---|
|
Processeor |
AM335x 1GHz ARM®Cortex-A8
|
|
Memory |
512MB DDR3 RAM
|
|
Flash |
4GB 8-bit eMMC on-board flash storage
|
|
Status LED |
2ea ( 전원 / 상태 )
|
|
Port |
1 x Ethernet port (이더넷)
|
1 x Micro USB 이더넷 port
|
1 x USB 2.0 HOST port |
|
Interface |
1 x ( 비상벨 / 센서입력 / 12V DC 출력 )
|
|
음성/접점단자 |
1 x ( 음성출력 / 마이크 입력 / NOR / NO(Reserved) )
|
|
전원 |
24V DC 2.5A / OUT : 12V DC 1A
|
|
앰프내장 |
앰프출력 소프트웨어 Volumn 조정
|
앰프 GAIN(20dB, 26dB, 32dB, 36dB) 조정
|
|
오디오 코덱 |
SIP 오디오 코덱 : G722, G711, Speex
|
음원 재생용 코덱 : MP3 지원 |
|
파워버튼 / 볼륨조절기 |
1ea
|
|
무게 |
500g |
|
케이스 |
55(H)mm x 170(W)mm x 125(D)mm
|
|
나라장터 식별번호 |
24103844 |

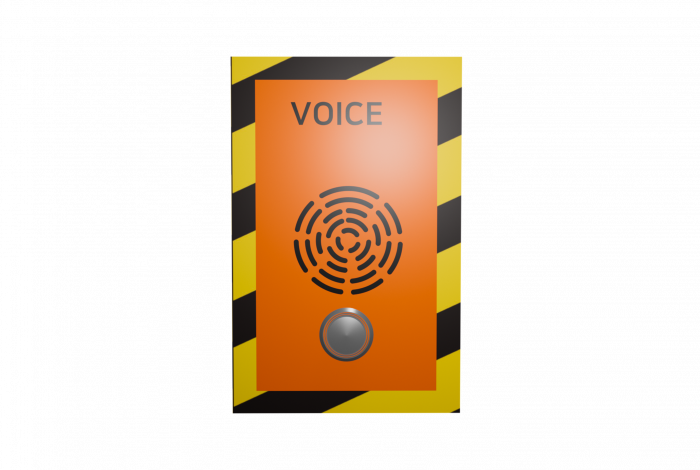

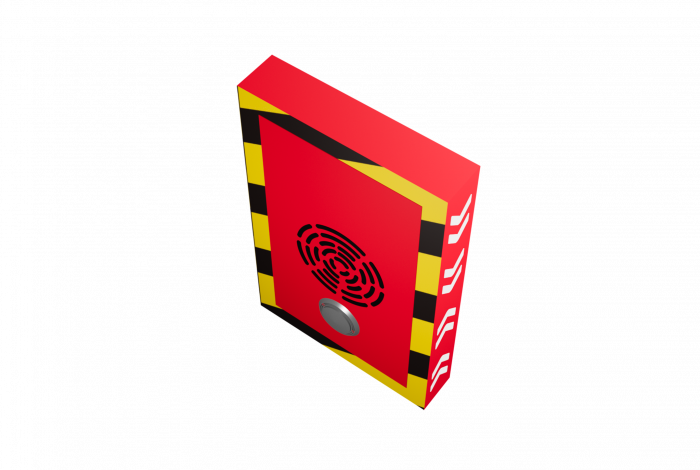

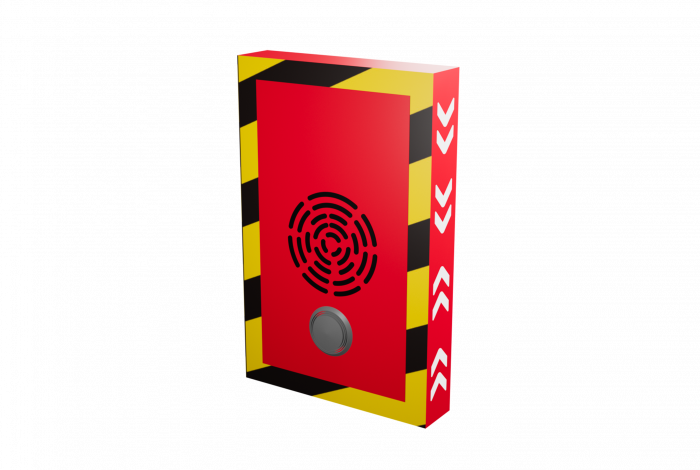

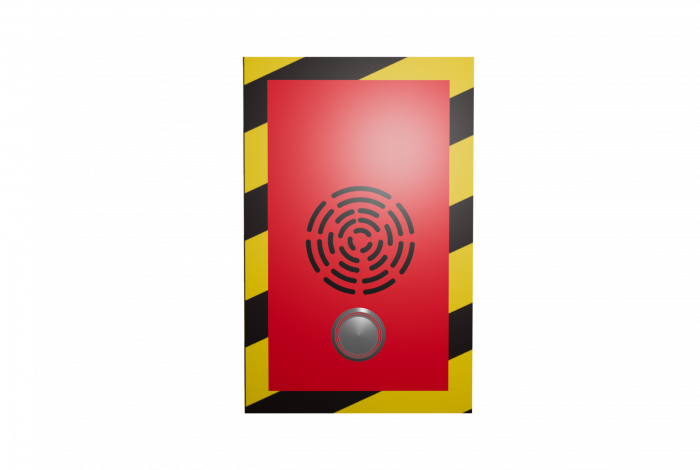

공원, 골목길, 지하주차장, 화장실 등에서 위급상황 발생시,
원거리에 있는 요구조자의 구조요청어(도와주세요/사람살려/살려주세요)를 실시간으로 인지하여,
CCTV 관제센터와 양방향 통신을 통하여 위급상황을 실시간 전달 및 주의환기
① 구조요청 인식어(3종) : 도와주세요 / 사람살려 / 살려주세요
② Mic : 2-CH Digital Mic Size 60*18mm
| 활용기능 | 비상통화, 음악방송, 재난방송 등 |
|---|---|
|
연동장비 |
단독형 ( 방송수신기 + 벨 + 스피커 + 마이크 ) |
|
동작서버 |
SIP형 방송서버 ( 지니가치, N사, H사 등 ) |
|
운영체제 |
Linux Ubuntu-Core |
|
프로세서 |
Allwinner H3, Quad-core Cortex-A7 1.2GHz
|
|
메모리 |
512MB DDR3 RAM |
|
저장용량 |
4G 8bit Emmc on-board flash storage |
|
네트워크 |
RJ45 / 100Mbps Ethernet |
|
접점방식 |
NC ( Normal Closed) 지원 |
| AMP | 내장형 ( 최대 10W (8Ω) ) 자체스피커 |
|---|---|
|
마이크 |
통화 1개 |
|
볼륨조절 |
Web 10단계 조절 |
|
LED |
SMD(칩)형33개 |
|
전원 |
POE+ 최대30W, 전압50V~57V |
|
크기 |
200(H)mm × 120(W)mm × 45(D)mm |
|
무게 |
1,050g |
|
제조국가 |
대한민국 |

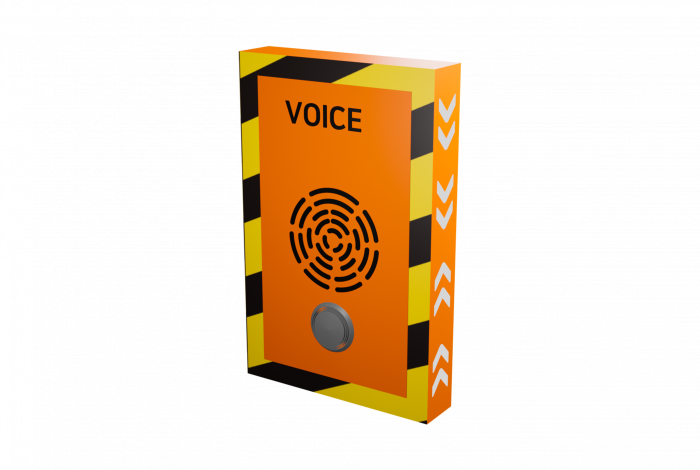

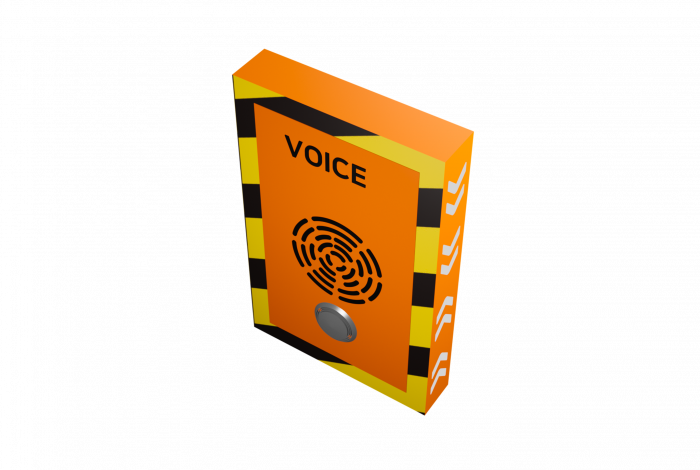

공원, 골목길, 지하주차장, 화장실 등에서 위급상황 발생시,
원거리에 있는 요구조자의 구조요청어(도와주세요/사람살려/살려주세요)를 실시간으로 인지하여,
CCTV 관제센터와 양방향 통신을 통하여 위급상황을 실시간 전달 및 주의환기
① 구조요청 인식어(3종) : 도와주세요 / 사람살려 / 살려주세요
② Mic : 2-CH Digital Mic Size 60*18mm
| 활용기능 | 비상통화, 음악방송, 재난방송 등 |
|---|---|
|
연동장비 |
단독형 ( 방송수신기 + 벨 + 스피커 + 마이크 ) |
|
동작서버 |
SIP형 방송서버 ( 지니가치, N사, H사 등 ) |
|
운영체제 |
Linux Ubuntu-Core |
|
프로세서 |
Allwinner H3, Quad-core Cortex-A7 1.2GHz
|
|
메모리 |
512MB DDR3 RAM |
|
저장용량 |
4G 8bit Emmc on-board flash storage |
|
네트워크 |
RJ45 / 100Mbps Ethernet |
|
접점방식 |
NC ( Normal Closed) 지원 |
| 음성모듈 | PVX1000W |
|---|---|
|
음성인식 |
음성호출3종( 도와주세요/ 사람살려/ 살려주세요) |
|
AMP |
내장형( 최대10W (8Ω)) 자체스피커 |
|
마이크 |
통화1개, 음성인식 2 |
|
볼륨조절 |
Web 10단계 조절 |
|
LED |
SMD(칩)형33개 |
|
전원 |
POE+ 최대30W, 전압50V~57V |
|
크기 |
200(H)mm × 120(W)mm × 45(D)mm |
|
무게 |
1,080g |
|
제조국가 |
대한민국 |
① 비상통화, 음악방송, 재난방송 지원
② 영상비상벨 사용 시, 별도 팝업 프로그램 지원
③ 다양한 VMS(이노뎁, 리얼테크, 마일스톤, 쿠도 등) 연동
④ 단말 상태 모니터링 및 비상버튼 단선 체크 기능
⑤ 음악방송 중 , 비상벨 이벤트 처리 후 음악방송 자동 재개 기능
⑥ NO Ghost Call 지원
⑦ NOR 접점신호 방향(양방향, Outgoing, Ingoing) 설정 기능 및 동작 시간 설정 지원
⑧ 센서 플레이(Play)톤 설정 기능
⑨ 센서에 자동 메시지 서버기능 지원
⑩ 마이크 감도, 볼륨 그리고 스피커 GAIN의 제어 및 ON/OFF 기능을 웹페이지를 통해 지원
⑪ Ext-12V와 센서2를 이용한 스마트함체 관리 솔루션 지원(옵션 – 위드키 서버와 연동)
⑫ 1년 365일 일출, 일몰 시간 연동
⑬ 12V 스케줄, 일몰/일출 가능

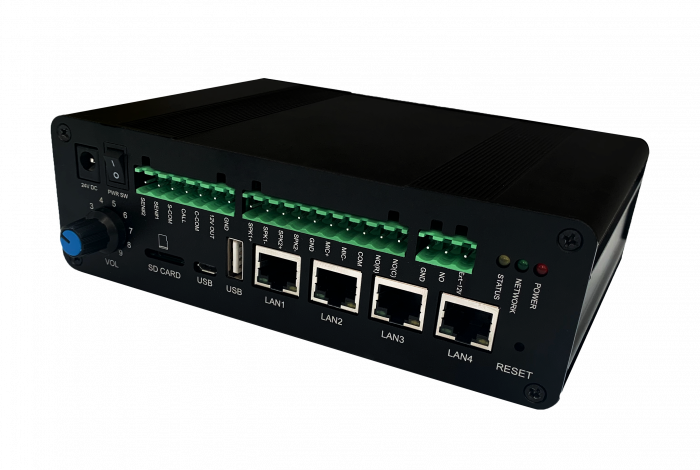

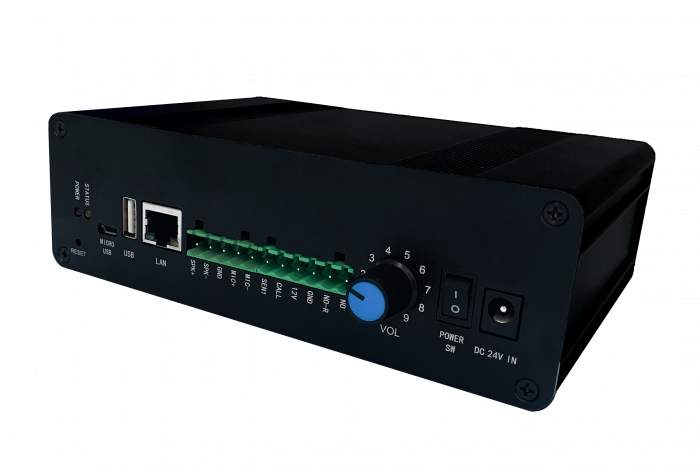

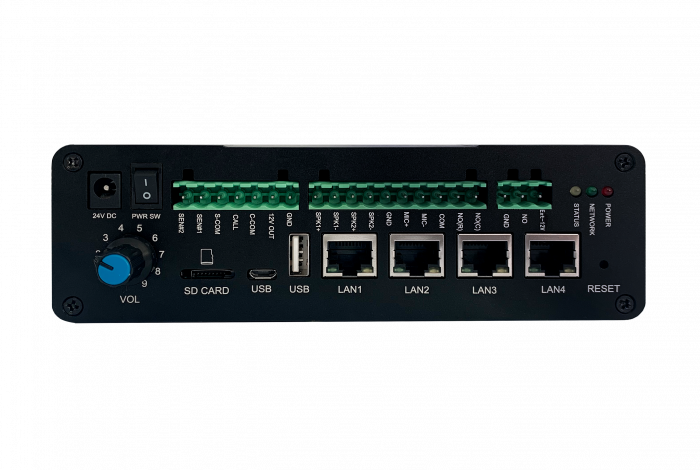

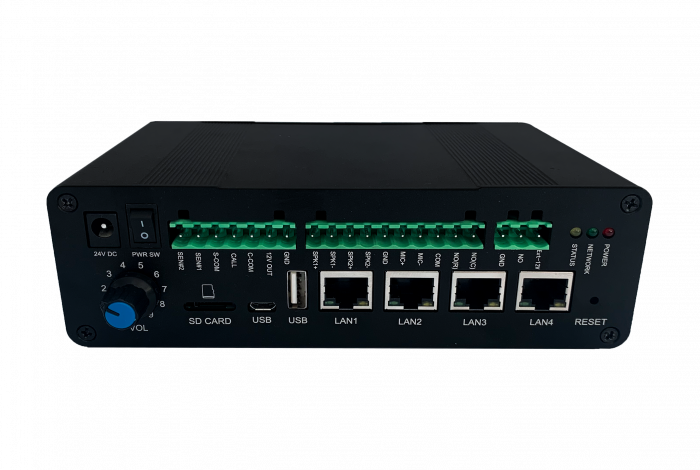

| 운영체제 | LINUX Debian 10 |
|---|---|
|
Processeor |
AM335x 1GHz ARM®Cortex-A8
|
|
Memory |
512MB DDR3 RAM
|
|
Flash |
4GB 8-bit eMMC on-board flash storage
|
|
Status LED |
3ea ( 전원 / 네트워크 / 상태 )
|
|
Port |
4 x Ethernet port (이더넷)
|
|
External Connectivity |
1 x Micro SD Slots
|
1 x USB 2.0 HOST(이더넷)
|
|
Interface |
1 x ( 비상벨 / 센서입력 / 12V DC 출력 )
|
|
음성/접점단자 |
2 x 음성출력 / 1 x ( 마이크 입력 / NOR / NOC / NO(Reserved) )
|
|
전원 |
24V DC 2.5A / OUT : 12V DC 1A
|
|
앰프내장 |
앰프출력 소프트웨어 Volumn 조정
|
앰프 GAIN(20dB, 26dB, 32dB, 36dB) 조정
|
|
오디오 코덱 |
SIP 오디오 코덱 : G722, G711, Speex
|
음원 재생용 코덱 : MP3 지원 |
|
파워버튼 / 볼륨조절기 |
1ea
|
|
무게 |
500g |
|
케이스 |
55(H)mm x 170(W)mm x 125(D)mm
|
|
나라장터 식별번호 |
24107030 |

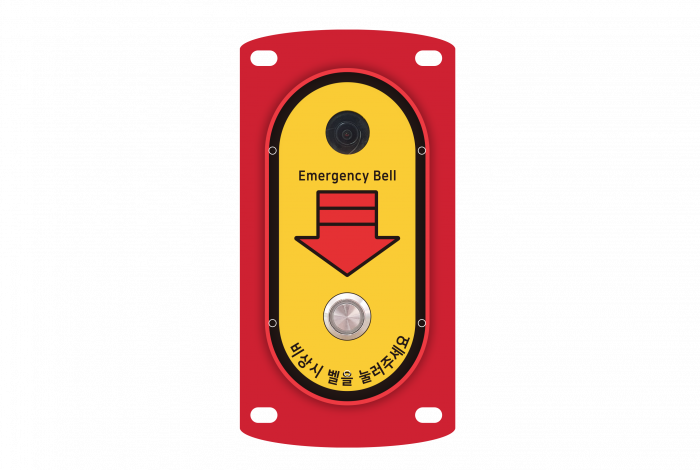

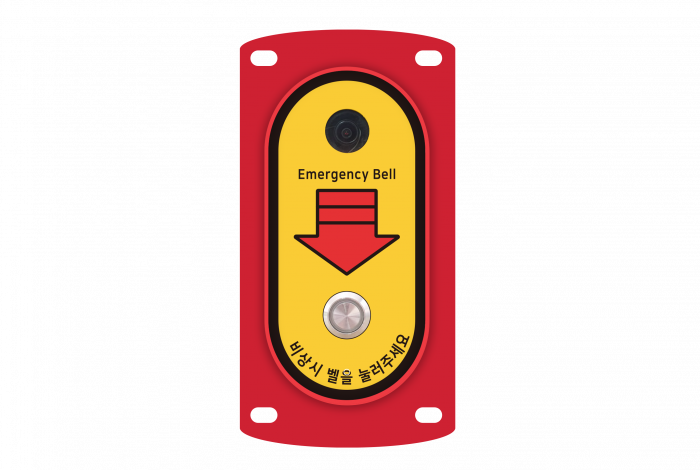

① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 촬영소자 | Fixed 3.8mm |
|---|---|
|
해상도 |
최대 2592 × 1944 (5Mp / 30fps)
|
|
화각 |
120 °
|
|
역광보정 |
WDR 1 ~ 3 Step On/Off |
|
Privacy |
On / Off (4 Programmable Zones)
|
|
OSD |
Text, Data, Time, Event, On / Off
|
|
Onvif |
Ver 22.12
|
|
비디오압축 |
H.264 / H.265 / MJPEG |
|
오디오압축 |
G.711, u-law
|
|
운영체제 |
Embedded Linux
|
|
Ethernet |
RJ45 10/100, TCP/IP, UDP, RTSP 등
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm
|
|
외형재질 |
스테인리스 1.2T
|
|
무게 |
760 g |
|
전원 |
12V DC |
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치 | NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP55 콘덴서 마이크
|
|
제조국가 |
대한민국 |
|
펌웨어/소프트웨어 파일명 |
OEM_E06_1.2.16.img |
|
버전정보 |
1.2.16 |
|
소프트웨어 해시 값 |
40bda7953c63abc9e2cf7ad0c7b27db92aaff022eb272a0dd699f308af18075f |
|
해시 알고리즘 |
SHA-256 |

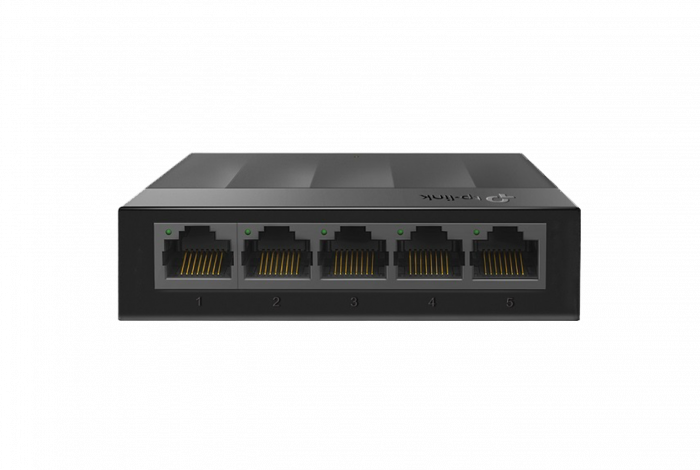

| 프로토콜 | IEEE 802.3 |
|---|---|
|
인터페이스 |
5 × 10 / 100 / 1000 Mbps |
|
팬수량 |
팬 없음 |
|
외부 전원 공급 |
외부 전원 어댑터 (출력: 5VDC / 0.6A)
|
|
크기 |
90 × 72 × 23 mm
|
|
최대전력 소모
|
3. 7W
|
|
스위치 용량
|
10 Gbps
|
|
패킷 전달 속도
|
7.4 Mbps
|
|
MAC 테이블 |
2K
|
|
패킷 버퍼메모리
|
1.5 Mb
|
|
점보 프레임
|
16 KB
|
|
전송방식
|
저장 및 전달
|
|
인증
|
CE, FCC, RoHS, KC
|
|
제조국가
|
중국 |

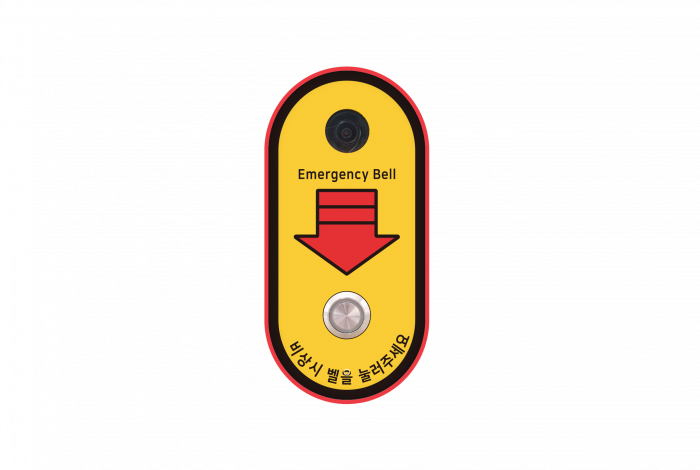

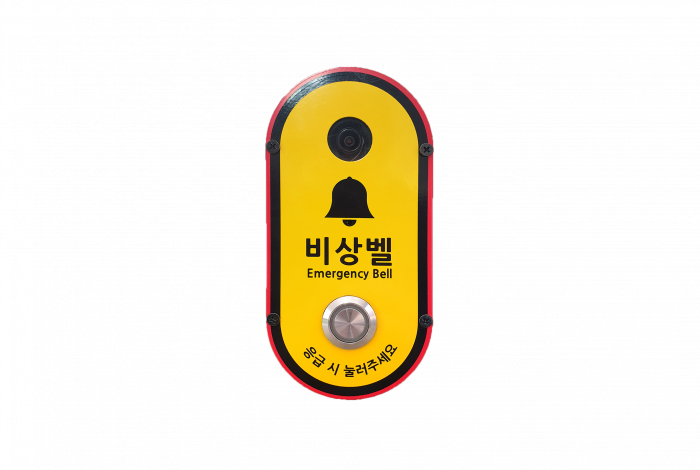

① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 촬영소자 | Fixed 3.8mm |
|---|---|
|
해상도 |
최대 2592 × 1944 (5Mp / 30fps)
|
|
화각 |
120 °
|
|
역광보정 |
WDR 1 ~ 3 Step On/Off |
|
Privacy |
On / Off (4 Programmable Zones)
|
|
OSD |
Text, Data, Time, Event, On / Off
|
|
Onvif |
Ver 22.12
|
|
비디오압축 |
H.264 / H.265 / MJPEG |
|
오디오압축 |
G.711, u-law
|
|
운영체제 |
Embedded Linux
|
|
Ethernet |
RJ45 10/100, TCP/IP, UDP, RTSP 등
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm
|
|
외형재질 |
아크릴 2T, 스테인리스 1.2T
|
|
무게 |
650 g |
|
전원 |
12V DC |
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치 | NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP66 콘덴서 마이크
|
|
제조국가 |
대한민국 |
| 프로토콜 | IEEE 802.3 |
|---|---|
|
인터페이스 |
5 × 10 / 100 / 1000 Mbps |
|
팬수량 |
팬 없음 |
|
외부 전원 공급 |
외부 전원 어댑터 (출력: 5VDC / 0.6A)
|
|
크기 |
90 × 72 × 23 mm
|
|
최대전력 소모
|
3. 7W
|
|
스위치 용량
|
10 Gbps
|
|
패킷 전달 속도
|
7.4 Mbps
|
|
MAC 테이블 |
2K
|
|
패킷 버퍼메모리
|
1.5 Mb
|
|
점보 프레임
|
16 KB
|
|
전송방식
|
저장 및 전달
|
|
인증
|
CE, FCC, RoHS, KC
|
|
제조국가
|
중국 |

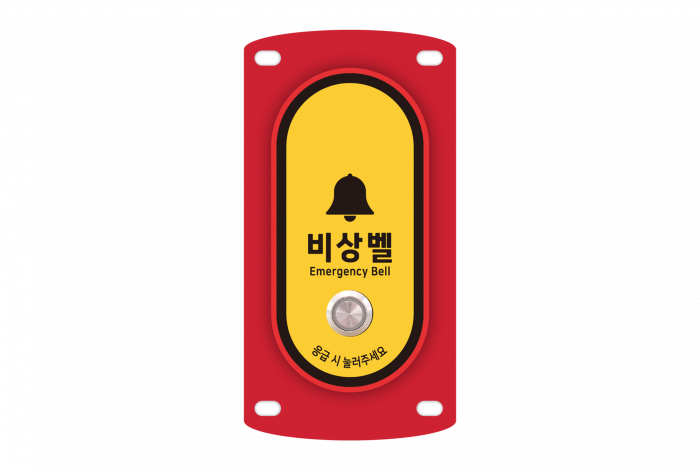

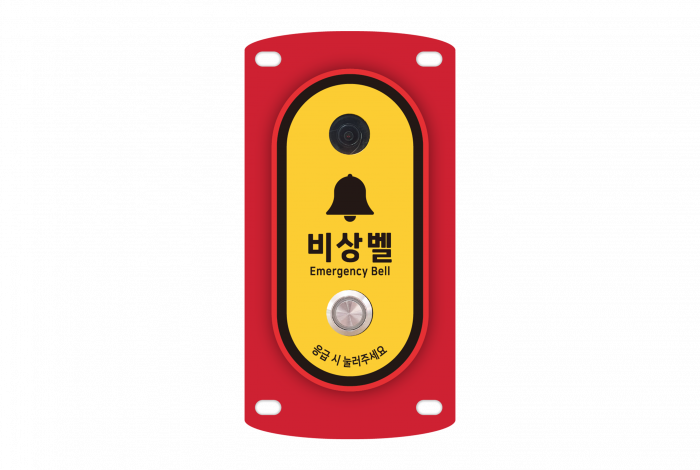

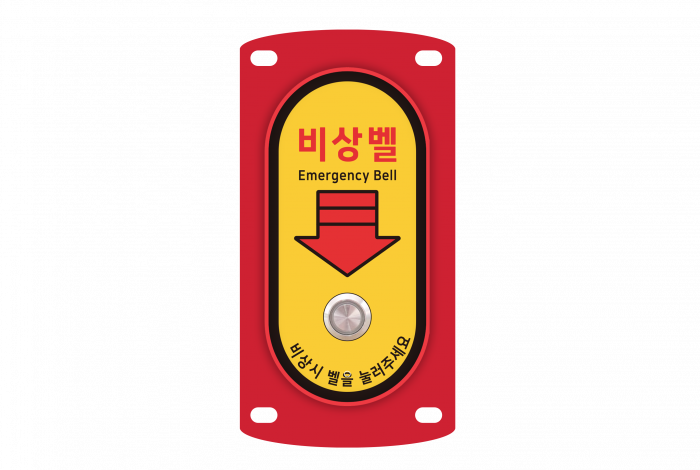

① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 설치유형 | 매립형 / 노출형 / 전주형 |
|---|---|
|
방진방수 |
IP66
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm |
|
외형재질 |
스테인리스 1.2T |
|
무게 |
680 g |
|
전원 |
12V DC |
|
연동장비 |
VTC-500(N사), FIMCA(H사)
|
Aurora-200(지니가치) 외 ‘방송수신기’ 다수
|
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치
|
NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP66 방수 콘덴서 마이크
|
|
제조국가 |
대한민국
|
① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 설치유형 | 매립형 / 노출형 / 전주형 |
|---|---|
|
방진방수 |
IP66
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm |
|
외형재질 |
아킄릴 2T, 스테인리스 1.2T |
|
무게 |
680 g |
|
전원 |
12V DC |
|
연동장비 |
VTC-500(N사), FIMCA(H사)
|
Aurora-200(지니가치) 외 ‘방송수신기’ 다수
|
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치
|
NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP66 방수 콘덴서 마이크
|
|
제조국가 |
대한민국
|

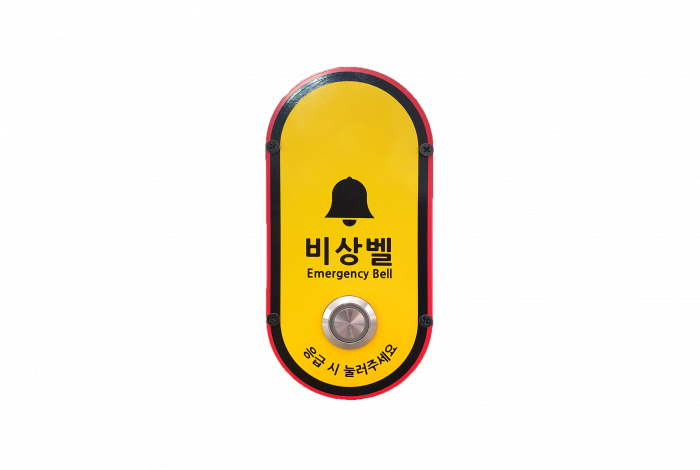

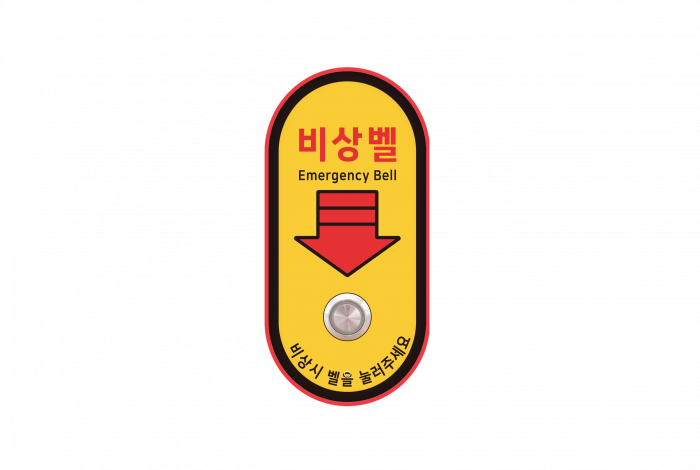

① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 설치유형 | 매립형 / 노출형 / 전주형 |
|---|---|
|
방진방수 |
IP66
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm |
|
외형재질 |
스테인리스 1.2T |
|
무게 |
760 g |
|
전원 |
12V DC |
|
연동장비 |
VTC-500(N사), FIMCA(H사)
|
Aurora-200(지니가치) 외 ‘방송수신기’ 다수
|
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치
|
NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP66 방수 콘덴서 마이크
|
|
제조국가 |
대한민국
|
① 방송수신기에 연결되는 비상벨 (푸시버튼, 마이크)
② 위급상황시, 버튼을 누르고 관제센터와 비상 통화
| 설치유형 | 매립형 / 노출형 / 전주형 |
|---|---|
|
방진방수 |
IP66
|
|
본체크기 |
215(H)mm × 105(W)mm × 64.6(D)mm |
|
외형재질 |
아크릴 2T, 스테인리스 1.2T |
|
무게 |
680 g |
|
전원 |
12V DC |
|
연동장비 |
VTC-500(N사), FIMCA(H사)
|
Aurora-200(지니가치) 외 ‘방송수신기’ 다수
|
|
디자인 |
CPTED(범죄예방)형 서울시 표준 디자인 적용
|
|
스위치 |
LED적색, PUSH 형 스위치
|
NC(기본) / NO 방식 지원
|
|
마이크 (옵션) |
IP66 방수 콘덴서 마이크
|
|
제조국가 |
대한민국
|
Aurora-Server(오로라서버)는 SIPProtocol을 사용하는 모든비상벨을 등록하여 관제할수있으며,
대량의 비상벨도 안정적, 시각적으로 관리할 수 있는 솔루션입니다.
저희 지니가치는 항상 최고의 서비스를 제공하고 있습니다.
